西鐵城走心機 主軸箱移動型CNC自動車床 Cincom L12X
1、增加了Y2軸且進一步實現了高功能化的X型
通過在背面主軸搭載Y2軸，強化背面加工。在提升工序分配自由度的同時，使刀具***大搭載數量提升到38根。

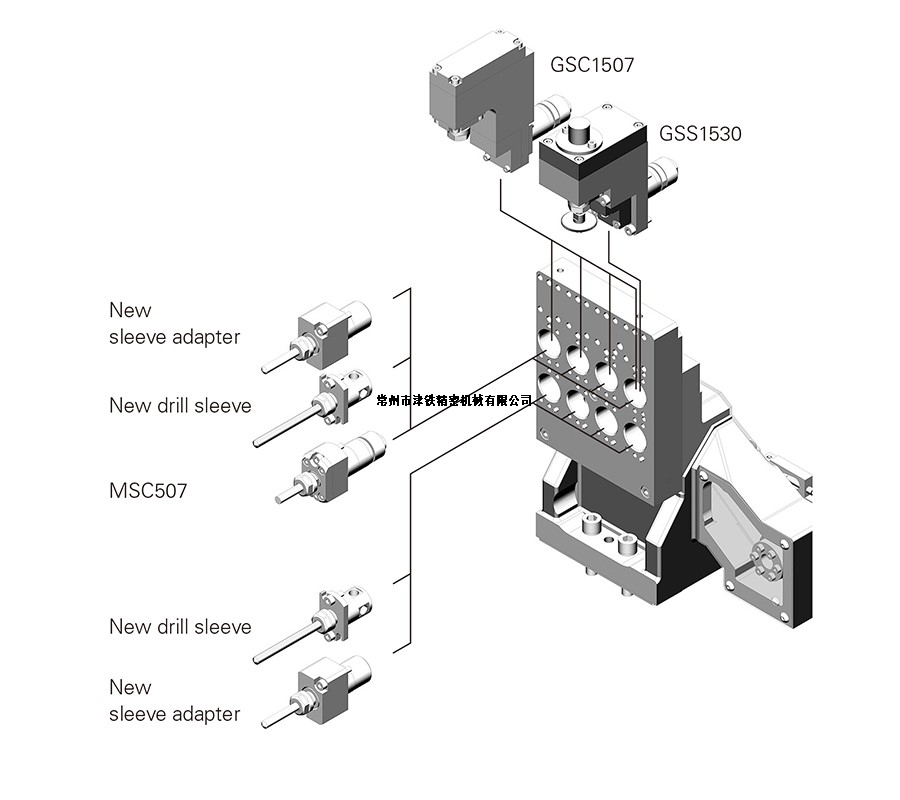

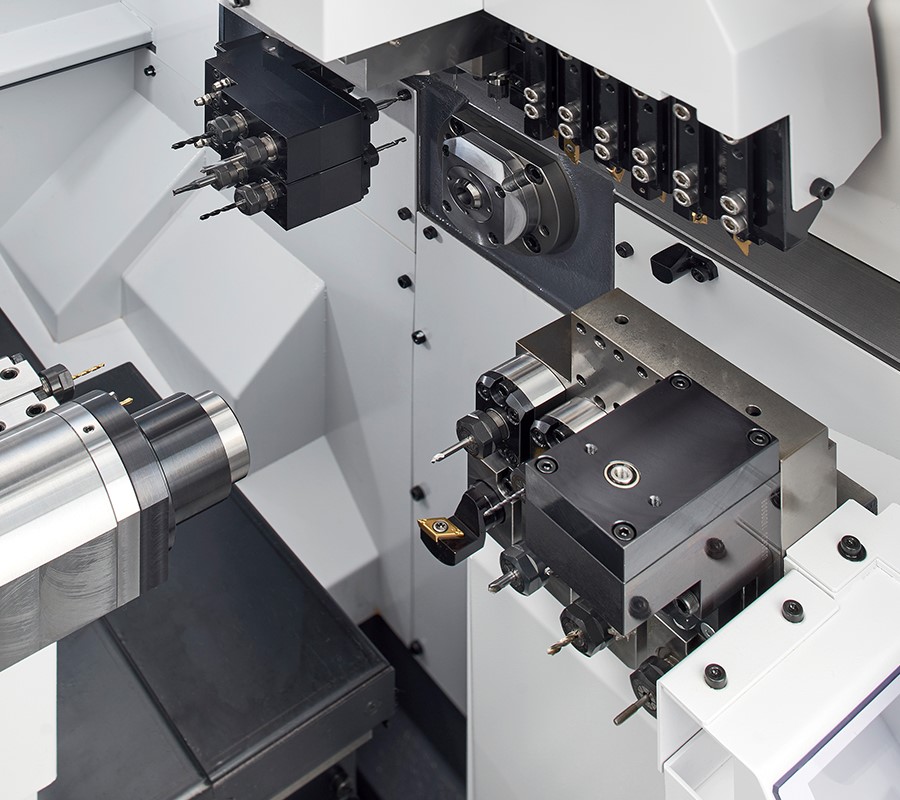

2、包括可以進行斜孔加工的“角度可調整式端面軸”在內，有著多種多樣的刀具布局，可以應對各類加工
背面主軸的驅動方式采用內置馬達，實現***高轉速為12,000min-1?？s短加速、減速時間，提高了生產效率
切斷切削屑的獨立技術“LFV”應對模式1、模式2、模式3
西鐵城走心機L12X機床參數：
| 型號 | L12X | |
|---|---|---|
| 走心機加工徑（D） | ?12mm | |
| 加工長度（L） | GB機 | 135mm/1夾盤 |
| GBL機 | 30mm | |
| 正面鉆孔直徑 | ?8mm | |
| 正面攻絲直徑 | M6 | |
| 主軸貫通孔直徑 | ?20mm | |
| 主軸旋轉速度 | GB機 | Max.15,000min-1 |
| GBL機 | Max.12,000min-1 | |
| 背面主軸夾持直徑 | ?12mm | |
| 突出長度 | 80mm | |
| 背面主軸工件伸出量 | 30mm | |
| 背面加工鉆孔直徑 | ?8mm | |
| 背面加工攻絲直徑 | M6 | |
| 背面主軸旋轉速度 | Max.12,000min-1 | |
| 排刀旋轉刀具 | 鉆孔直徑 | ?5mm |
| 攻絲直徑 | M4 | |
| 主軸旋轉速度 | Max.10,000min-1 | |
| 背面旋轉刀具 | 鉆孔直徑 | ?5mm |
| 攻絲直徑 | M4 | |
| 主軸旋轉速度 | Max.9,000min-1 | |
| 刀具安裝數量 | ***多 | 38把 |
| 刀塔車削刀具 | 7 | |
| 刀塔旋轉刀具 | 6～17 | |
| 正面鉆孔刀具 | 標準2把、***多11把 | |
| 背面鉆孔刀具 | 8（17） | |
| 刀具尺寸 | 車削刀具 | □10mm、□12mm（OP） |
| 鉆套 | ?19.05mm | |
| 快速進給速度 | 全軸 | 35m/min |
| 電機 | 正面主軸驅動用 | 2.2/3.7kW |
| 排刀旋轉刀具驅動用 | 0.75kW | |
| 背面主軸驅動用 | 0.75/1.5kW | |
| 背面刀具臺旋轉刀具驅動用 | 0.5kW | |
| 額定功率消耗 | 6.6kVA | |
| 負載運轉平均功率 | 3.6kVA | |
| 全部負載電流 | 22A | |
| 主斷路器容量 | 40A | |
| 空壓裝置 | 所需壓力 | 0.5MPa |
| 所需流量 | 55NL/min（恒定） | |
| 機械主體尺寸 | W1,840 × D970 × H1,710mm | |
| 重量 | 2,200kg | |
